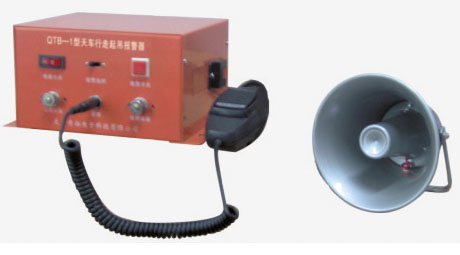

一、產品概述
QTB―1天車行走起吊報警器系列產品是專門為天車設計的報警裝置，在天車行走、起吊時發出聲光報警信號，增強生產人員的安全意識。當天車運行或起吊機構起動時，通過外部繼電器觸點接通裝置，使閃光燈發出旋轉紅光，揚聲器發出報警聲響，以提示生產人員。天車在行走起吊或靜止時，按住送話器的開關，司機可以對外喊話。該裝置由AC220V電源輸入，有兩組可選的開關量輸入，一組16歐15-25瓦揚聲器，詳細原理框圖請參閱附錄。
二、性能特點：
1、性能安全可靠，增強人員安全意識，確保行車安全；
2、天車操作人員可以隨時對外廣播，提醒生產人員，確保生產安全；
3、天車行走或起吊時可發出報警信號，并伴有醒目的旋轉紅光。
三、安裝方法：

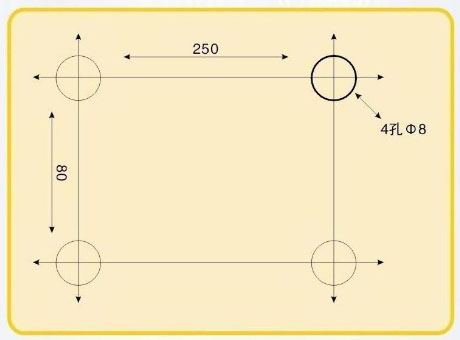

機箱有四個螺絲孔，采用壁掛式，用螺絲固定。

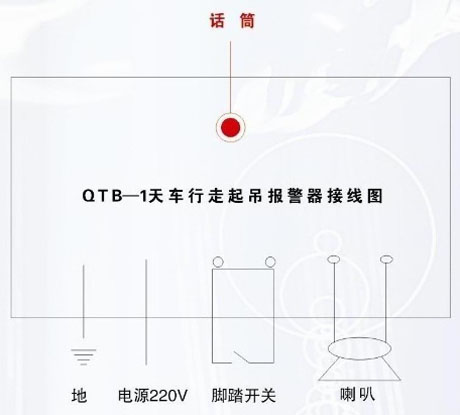

QTB―1天車行走起吊報警器接線圖：

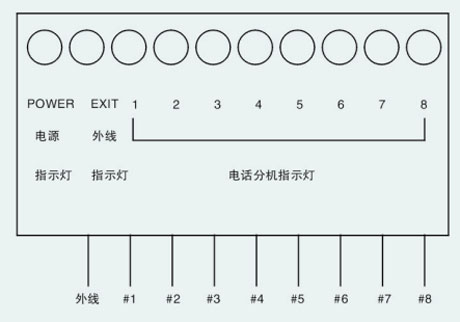

電話功能：
根據用戶要求該報警器可增設電話功能，便于現場通話。
打外線電話直接撥外線號碼即可，打內線分機，先按“#”再按分機號碼（1、2、3、4、5、6、7、8），此時主叫方會聽到接通等待音，對方響鈴，等對方摘機即可通話。若響鈴6次，對方無人接，主叫方聽到忙音。
