系統概述
工業電視視頻監控管理系統是工業企業信息化、智能化、智慧工廠的建設重要組成部分，隨著工業電視視頻監控數字新技術，5G云計算、大數據、電子信息化的應用，工業電視監控系統是電子信息技術來建設完善的安全防范體系，是一種主要以預防和監視為主的內部封閉型監控管理網絡，它可在規定范圍內通過有線或無線網絡方式傳輸各種圖像信號，實行遠距離監控,及時發現并處理問題，極大的解決了生產設備運行監控，生產區域安全監控，人員行為監控等提供了有力的保障，

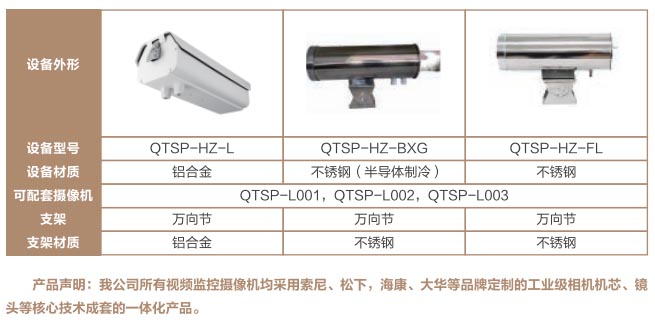

該系統主要由攝像機、傳輸通道、控制器和監視器組成，廣泛應用于多種工業領域。 我公司研發的鋼廠工業電視、電廠工業電視、焦化設備工業電視、煤礦井下工業電視系列等監控系統成套設備，以及各種風冷防護罩、水冷防護罩、單層防護罩、半導體制冷防護罩等工業監控設備配套產品已廣泛應用于鋼鐵、化工、電力、煤礦、焦化、建材等工業領域。為工業企業提供數字工廠智慧監控設計、集成成套、智能化解決整體方案
系統組成
工業電視監控系統主要由攝像、傳輸、控制和顯示四個部分組成。
（1）攝像部分：它用于將景物與數據信息轉變為電視信號，稱為工業電視攝像機。
（2）傳輸部分：它用于將電視信號及控制信號傳輸到監視端，稱為電視傳輸通道。有電纜通道、超短波和微波通道。
（3）控制部分：它控制著整個工業電視系統的工作，并對信號進行處理分析和切換，稱為工業電視監控控制器。
（4）顯示部分：它用于將電視信號還原為圖象與數據信息，稱為工業電視監視器。實際上它是一個專用電視接收機。
這四個部分為工業電視監控最基本的、也是最主要的部分，對使用于不同場合的工業電視監控系統，還包括其它配套設備。
工業電視監控系統的組合方式有很多。有采用一臺攝像機，通過一個電纜通道，將電視信號傳到一個監視器的方式；也有采用多個攝象機；將多個信號通過控制器的切換選擇，只用一個監視器顯示的方式，還有采用一個攝像機與多臺監視器組合。在不同地點顯示同種圖象信號的方式。采用何種組合方式，根據具體要求設定。

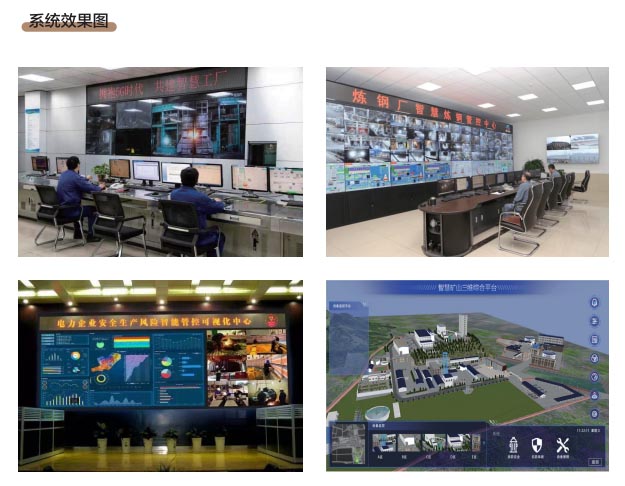

系統框架 見上圖
系統功能
1、多路監控本系統能夠同時對多路或者更多路數的視頻同時進行監控，用戶可以任意選擇區域內的視頻通道。
· 監控中心可以任意選擇本區域內的多個監控點同時進行實時監控；
· 根據需要，監控控制中心和分控中心的用戶可以選擇任意多個監控站點組成一個大電視墻單元，可以通過設置，使電視墻單元循環顯示（循環時間用戶可以設置）分級管理，可以設立分控中心，分級監控全網內的所有站點的視頻場景
2、視頻錄像
采用硬盤錄像機實時記錄多路監控信號，免除用普通錄像帶錄制帶來的一些不便。由于系統將視頻信號以M-JPEG4格式壓縮，所以數據量大為減少，可以根據需要存儲時間的長短確定硬盤的容量。硬盤錄像機可在一定存儲時間內自動刪除最早錄像記錄。
· 監控中心的用戶能夠通過中心矩陣切換器和硬盤錄像機，對本區域內場景視頻錄像進行設置，用戶可以選擇預存儲視頻通道，預先設置錄像時間
·管理層可以設立分控中心，對全局的場景進行視頻錄像設置
3、視頻檢索與回放
可以根據用戶的查詢請求（如某路某時）查詢錄制在硬盤上的數據，并顯示回放，供事后調查取證使用。回放時可以進行快進、快倒、慢進、慢倒、單幀步進等控制，圖像可整圖放大、局部放大。還可根據需要對錄制的數據進行鎖定（防止誤刪除）、刪除、復制等操作，對圖像可以進行編輯、打印等操作。
4、云臺及鏡頭控制
一般情況下，攝像機采用定焦距、定方向的固定方式，在光照度變化大的場所應選用自動光圈鏡頭并配備防護罩，大范圍監控區域宜選用帶有轉動云臺和變焦鏡頭的攝像機，根據工況環境采用耐高低溫，防輻射、防腐、防爆、防震、防水、防塵等攝像機及鏡頭。
監控中心通過中心矩陣切換器，能夠控制遠端攝像機鏡頭和云臺的轉動，監控軟件支持Pelco、Panasonic、Philips等多種云臺解碼協議。

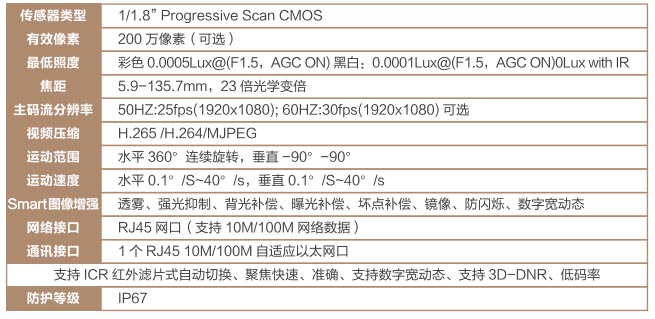

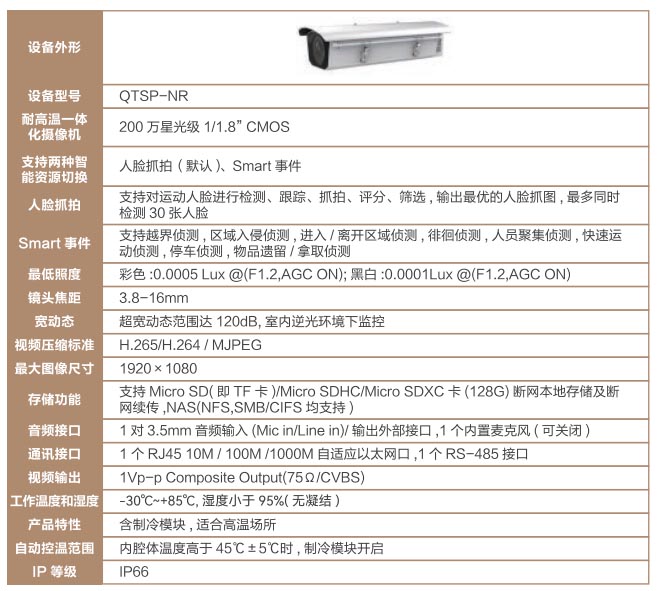

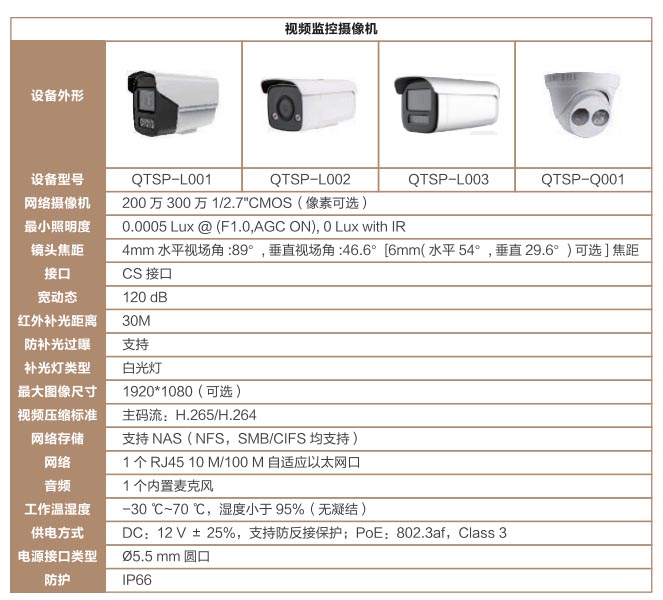

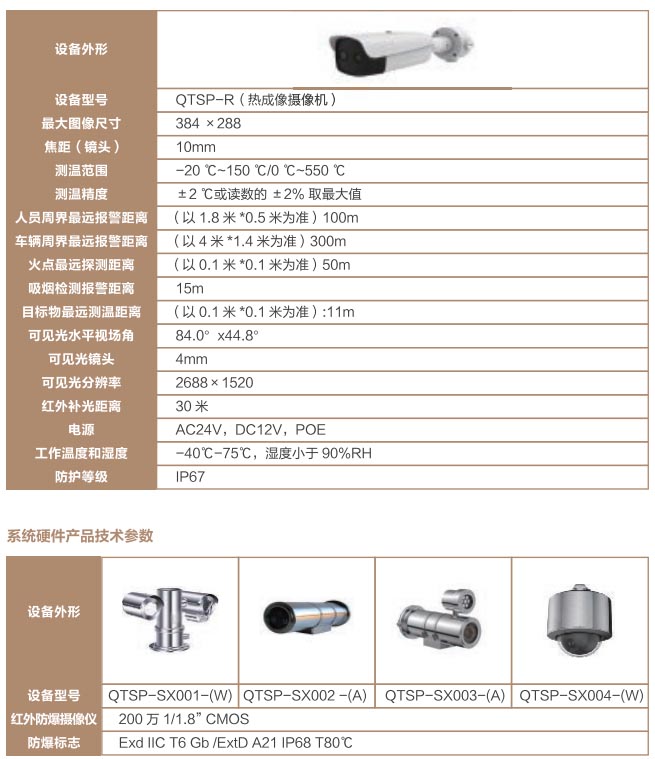

系統硬件配置說明
1.通用型：不采取任何特別防護措施，在室內良好環境中使用。
2.室內防護型：具有通風、防塵等性能。
3.室外防護型：具有通風、防塵、防雨、防雪、防強光等性能。
4.特殊防護型：具有防高溫（監視爐內用）、防高壓（水下監視用）防強輻射（核電）等性能。
5.低照度電視：用于監視目標照度很低的場合。
6.井下電視：用于地質勘探、礦藏開采。
7.可見光電視：工作于波長為380～780毫微米可見光范圍。
8.近紅外電視：工作于波長為760～2500毫微米的近紅外范圍。
9.中紅外電視：工作于波長為8000～14000毫微米范圍，可以獲得目標的熱分布圖像。
